Topologie wurde Vertrag
Die App prüft vor dem Blend gleiche Position- und Normal-Counts. Sonst würde derselbe Sliderwert je nach Body andere Vertices treffen.
← Zurück02 — 06
Web2025 – 2026·Fallstudie
BioMesh generiert vermessbare und animierbare Avatare für BioCloth. Über intuitive Slider entstehen robuste 3D-Geometrien, die sich nahtlos als GLB exportieren lassen.
Rolle
Team von 2
Status
Aktiv
Jahr
2025 – 2026
Stack
JavaScript
Runtime + UI-State
Three.js
Scene + GLTFLoader
glTF
glTF
Avatar contract
GLB
GLB Export
Rig + motion output
Kern des Projekts
Avatare als Vertrag
BioMesh ist kein Character-Creator als Spielerei. Der Avatar ist Input für BioCloth und später für Export-Workflows. Deshalb zählt jede technische Zusage: gleiche Vertex-Reihenfolge, messbare Körperdaten, stabiles Rig, Motion-Library, GLB-Export.
4+1
Shape-Anker plus neutrales Rig je Geschlecht
2
separate Male- und Female-Body-Libraries
Rig
Skeleton-Pose bleibt beim Mesh-Morph erhalten
GLB
Export hält Mesh, Rig und Motion zusammen
Problem
Was daran schwierig war
Problem
BioCloth braucht Avatare, die mehr können als gut aussehen. Der Body muss reale Maße tragen, in Bewegung funktionieren und als GLB wieder aus dem Browser herauskommen. Sobald ein Anchor eine andere Topologie hat, ein Knochen nach dem Blend springt oder ein manueller Schulter-Slider nur Zahlen ändert, aber nicht den Mesh, ist der Avatar für die Pipeline wertlos.
Ansatz
BioMesh lädt pro Geschlecht vier Shape-Anker (short/tall × low/high fat) plus ein neutrales Rig. Vor dem Blend werden Positionen, Normalen, Skinning-Attribute und Topologie validiert. Größe und Gewicht werden zu bilinearen Gewichten, die direkt Vertex-Buffer und Messwerte interpolieren. Manuelle Maße bauen darauf auf: Baseline aus den Ankern, Overrides mit Propagation, dann ein leichter Deformer für Schulter, Brust, Taille, Hüfte und Gliedmaßen. Beim Export wird das geriggte Mesh geklont, die Skeleton-Blend-Pose angewendet und als GLB mit optionaler Motion geschrieben.
Pipeline
Anker zu exportierbarem Avatar
Jeder Schritt hat einen engen Vertrag: Assets laden, Topologie prüfen, Geometrie und Maße blenden, Rig erhalten, echtes GLB exportieren.
Anker
GLBs je Geschlecht plus neutrales Rig
Validieren
Topologie, Attribute, Measurements
Blenden
bilineare Vertices und Maße
Deformieren
Overrides treiben Körperzonen
Export
GLB mit Rig und Motion
Was sich geändert hat
Was es praxistauglicher gemacht hat
Maße brauchen Baseline
Measurement-JSON wird mit denselben Gewichten geblendet wie der Mesh. Overrides liegen darüber, dadurch können Größe und Gewicht weiterlaufen.
Rig-Erhalt war Pflicht
Neutrale Rigs werden geklont, skinIndex und skinWeight bleiben am Mesh, Rest-Pose-Snapshots verhindern Bone-Drift.
Export musste echt sein
Ein statischer Mesh-Download hilft BioCloth nicht. Der Export baut einen geklonten Skinned Avatar mit geblendetem Skelett und optionaler Motion.
Technische Entscheidungen
Warum so gebaut
Geometrie
- +Jedes Geschlecht nutzt vier Shape-Anker mit identischer Topologie, dadurch kann direkt auf Buffer-Attributen interpoliert werden.
- +Größe und Gewicht werden zu bilinearen Gewichten; keine versteckte Easing-Kurve verändert den Slider.
Maße
- +Measurement-JSON liefert Defaults und Ranges aus denselben Assets, die auch den sichtbaren Body treiben.
- +Overrides propagieren auf verwandte Maße, danach sorgen Deformation-Bands für sichtbare Mesh-Änderung.
Export
- +Das neutrale Rig wird geklont, an den geblendeten Mesh gebunden und in gültiger Rest-Pose gehalten.
- +GLB-Export enthält Mesh, Skelett und optionale Motion statt eines toten statischen Modells.
Runtime
Export ist der Punkt
BioMesh behandelt den Browser als Authoring-Fläche. Das nützliche Ergebnis ist ein geriggtes GLB mit validierter Geometrie, stabilen Maßen und optionalen Motion-Daten.
Pipeline-Asset
BioMesh exportiert ein geskinntes GLB, nicht nur eine Browser-Vorschau. Genau dadurch ist es für BioCloth und andere Tools nutzbar.
Motion-Library
Posen und Animationen kommen aus Manifesten, JSON-Payloads werden aus GLB-Dateien erzeugt. Die UI kann wachsen, ohne Motion-Daten hart zu codieren.
Measurement-Lock
Gelockte Maße überleben Größe- und Gewichtsänderungen, weil Overrides nach der geblendeten Anchor-Baseline aufgelöst werden.
Was daraus rauskam
Gut / nicht gut
Hat gut funktioniert
- +Topologie-Validierung fängt kaputte Anker ab, bevor sie subtile Visual-Bugs erzeugen.
- +Bilineares Blending hält Geometrie und Measurement-Daten synchron.
- +Skeleton-Cloning plus GLB-Export macht aus dem Browser-Ergebnis wieder ein nutzbares Pipeline-Asset.
Hat nicht funktioniert
- -Rein numerische Measurement-Overrides wirkten unecht, bis wichtige Umfangs- und Längenwerte den Mesh deformierten.
- -Ein unverändertes Skelett bei verändertem Körper erzeugte Rest-Pose-Drift in Export-Tests.
- -Ein eigenes Rig pro Slider wäre zu langsam zu bauen und zu fragil zu warten gewesen.
Nächste Baustellen
Präzision ist schwer
mehr Deformation in wiederverwendbare Asset-Tools verlagern statt Runtime-Heuristiken
Export-Tests gegen Blender und BioCloth-Imports schärfer machen
Motion-Manifest mit mehr echten Produktions-Posen erweitern

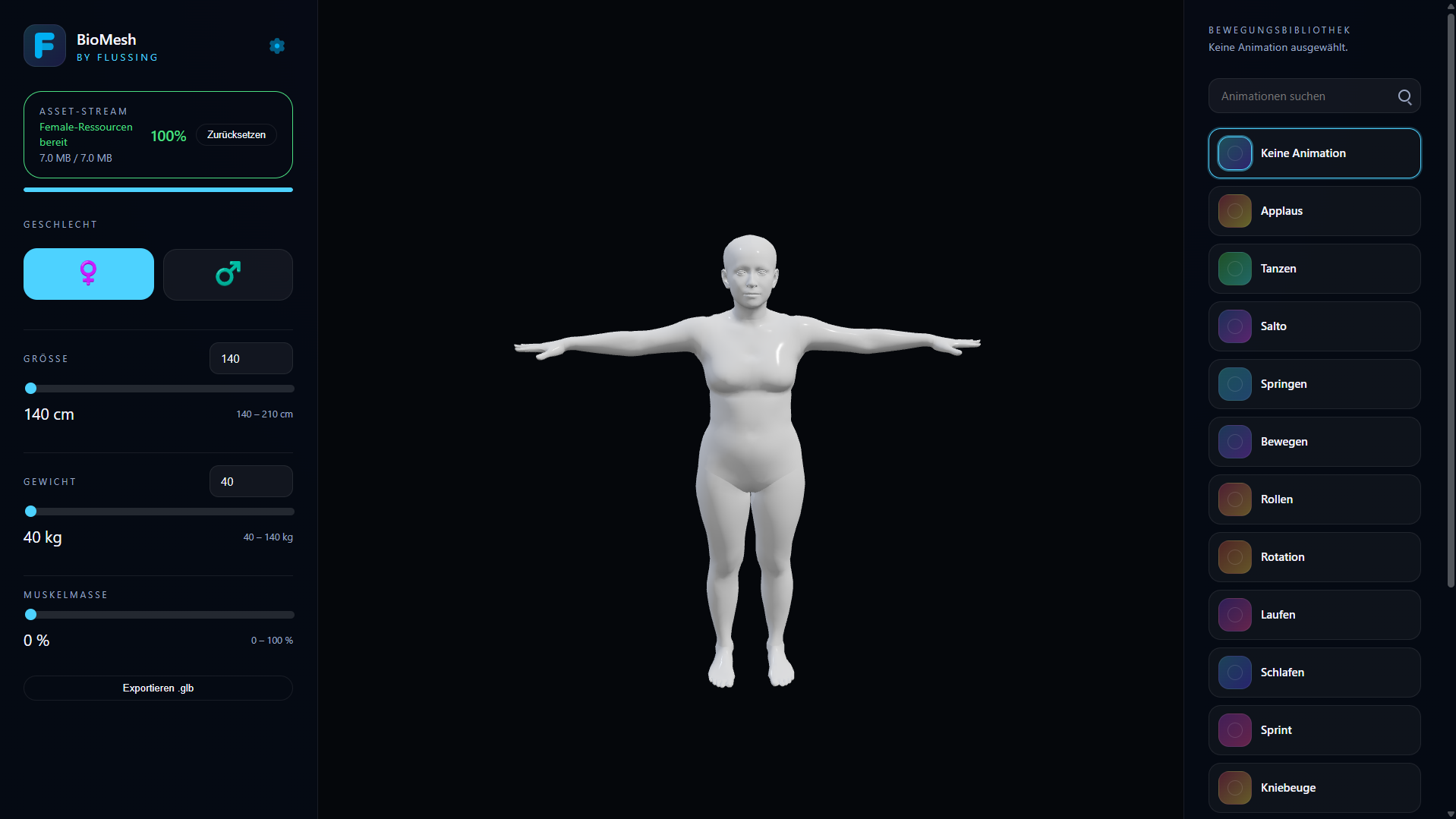

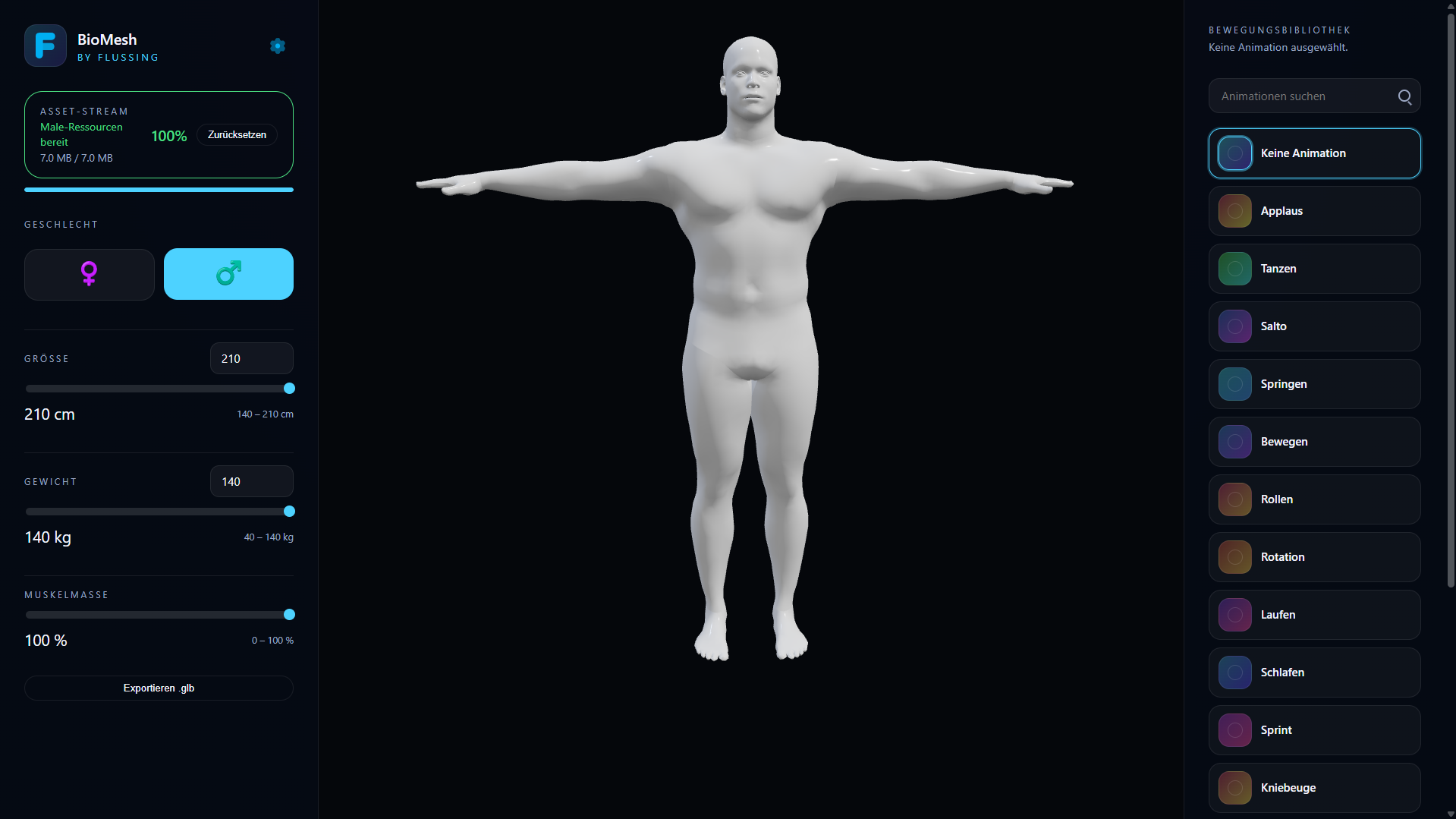

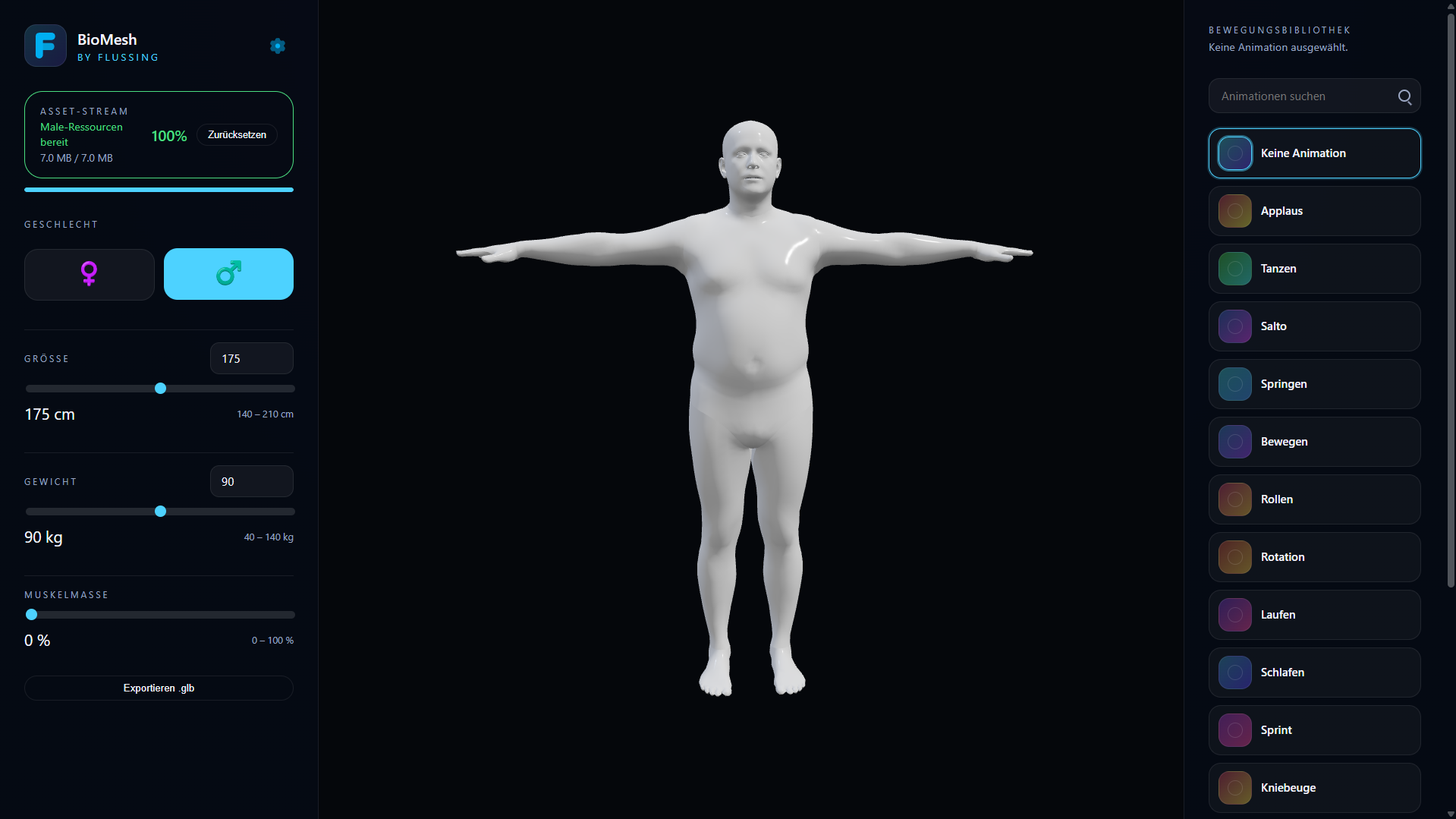

Galerie
